隨著城市建筑行業(yè)的發(fā)展，倡導(dǎo)節(jié)能環(huán)保，用以節(jié)約現(xiàn)有能源消耗量，提倡環(huán)保型新能源開發(fā)因此節(jié)能環(huán)保型建筑材料在市場得到了眾多客戶的青睞。真石漆自2010年以來得到大力推廣和發(fā)展，逐漸取代了傳統(tǒng)“高能耗、低環(huán)保”的石材、瓷磚等飾面材料，產(chǎn)量在水性涂料領(lǐng)域占比已近，雖然真石漆在環(huán)保性、施工便捷性、顏色豐富度等方面優(yōu)勢明顯，但隨著使用時間的延續(xù)，耐候、耐污、色差、發(fā)白等弊病逐漸顯現(xiàn)，特別是多種原因引起的色差已成為應(yīng)用中面臨的很棘手問題。真石漆為什么會出現(xiàn)色差,原因有哪些？下面江西真石漆廠家小編和大家分析下。
由于檢測方法執(zhí)行難度大，彩砂色相等物理參數(shù)無法統(tǒng)一有效梳理，國標(biāo)和相關(guān)行業(yè)標(biāo)準(zhǔn)尚無真石漆色差方面的檢測標(biāo)準(zhǔn)。
本文從配方設(shè)計、基材處理到施工應(yīng)用等方面對引起色差的原因進行對照試驗，分析了引起色差發(fā)花的原因并提出相應(yīng)解決方案。
真石漆出現(xiàn)色差原因
原材料
真石漆配方設(shè)計和原材料選用不當(dāng)會導(dǎo)致漆膜發(fā)白、耐黃變性差、雨痕明顯、沾污嚴(yán)重等弊病。尤其是耐水性不好引起的雨痕和發(fā)白現(xiàn)象在應(yīng)用中很常見，由于涂層較厚，吸收水分后不容易在短時間內(nèi)釋放出來，成膜初期遇到陰雨天氣發(fā)白發(fā)花現(xiàn)象嚴(yán)重。原材料和配方組成對耐水性影響很大，乳液、彩砂、增稠體系搭配不合理都會產(chǎn)生遇水泛白現(xiàn)象。圖1A選擇相同的乳液搭配不同增稠體系制成基料，用100μm線棒刮玻璃板，50℃烘箱成膜30min后浸水120min，結(jié)果顯示不同增稠體系對漆膜透明度和耐水性產(chǎn)生不同影響。1#苯丙乳液(RS-992)和5#乳液搭配RM-8W漆膜透明度好，浸水后無明顯發(fā)白現(xiàn)象，耐水性好；4#乳液搭配TT-615漆膜耐水性好，但透明度稍差；2#選擇纖維素250HBR增稠，漆膜透明度較好但耐水白性稍差；3#膨潤土對漆膜透明度和耐水性影響都很大，發(fā)白現(xiàn)象嚴(yán)重?？梢娡瑯拥娜橐捍钆洳煌龀眢w系對漆膜透明度和耐水白性產(chǎn)生不同影響，配方設(shè)計時應(yīng)根據(jù)儲存性、施工性和耐水性要求合理選擇增稠體系進行搭配，取得很佳的綜合性能。
圖1C選用國內(nèi)常用的7款苯丙乳液按照表1所示配方（下文所用真石漆皆參考該配方）制備灰色真石漆，噴涂施工，成膜24h后淋水模仿下雨，能夠明顯的看出水痕部位與未淋水部位色差明顯，不同乳液發(fā)白情況有差異。耐水白性與乳液合成工藝、乳化劑選用、單體組成等因素都有一定關(guān)系，尤其是乳化劑吸水后產(chǎn)生的再次乳化現(xiàn)象。實際應(yīng)用中常見的雨痕發(fā)花大多也是乳液耐水性和耐水白性不好引起，配方設(shè)計時應(yīng)該著重關(guān)注乳液該方面的性能，選擇耐水白性好的乳液，從源頭上減少淋雨發(fā)花現(xiàn)象。乳液耐候性影響使用壽命，苯丙乳液配制白色等淺色系真石漆容易黃變，玻璃化溫度對漆膜耐沾污性影響較大[1]。乳液用量對色差也會有一定影響，用量過少掉砂率高，遮蓋力差，透底發(fā)花；用量過多容易浮色發(fā)花[2]。當(dāng)然彩砂顏色與級配對耐水白也有一定影響，圖1B所示不同顏色的彩砂配成真石漆，三種顏色的真石漆耐水白性能差異明顯。與白色差異很明顯的灰色發(fā)白嚴(yán)重，兩款紅色較不明顯。

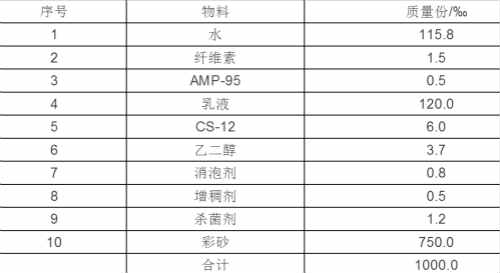

表1 試驗用真石漆參考配方
配方設(shè)計時首先應(yīng)評估原材料性能，選擇耐水耐候性好、玻璃化溫度高的的乳液和增稠體系搭配，不用或少用對漆膜透明度和耐水性影響較大的膨潤土類增稠劑。骨料選擇細(xì)粉含量少、吸水量低的優(yōu)質(zhì)彩砂，級配合理，兼顧遮蓋和質(zhì)感效果。配方設(shè)計在儲存性、施工性和耐水白性能之間平衡取舍，減少原材料和配方引起的發(fā)花發(fā)白問題。
成膜環(huán)境
應(yīng)用中發(fā)現(xiàn)不同施工環(huán)境對真石漆顏色影響較大，成膜不好是冬季施工常見的色差原因。圖2A低溫高濕(5℃，70%相對濕度)環(huán)境成膜不好，采用醇酯十二作為成膜助劑的配方發(fā)白發(fā)花嚴(yán)重。加入部分苯甲醇(BP)替代醇酯十二作為成膜助劑，利用其沸點低，揮發(fā)速度快的特點，能部分改善低溫高濕環(huán)境成膜發(fā)白發(fā)花現(xiàn)象[3]。在冬季天氣可加入部分苯甲醇、乙二醇丁醚等低沸點助劑，適當(dāng)減少乙二醇和纖維素的用量，保證水分揮發(fā)速度，加快成膜。夏季高溫天氣，早晚施工或者陰晴天氣施工都可能造成發(fā)花，與水分揮發(fā)速度和成膜速度有一定關(guān)系。圖2B所示，在標(biāo)準(zhǔn)環(huán)境下成膜與太陽直射環(huán)境下成膜顏色與板面效果略有差異。太陽直射下溫度高，水分揮發(fā)速度快，乳液隨著水分揮發(fā)向表面遷移，表面效果細(xì)膩，標(biāo)準(zhǔn)環(huán)境下成膜板面質(zhì)感效果強烈。骨料中較細(xì)的80-120目菊花黃相比較粗的40-80目丹頂紅遷移速度快，陽光直射下隨著水和乳液一起上浮，所以圖2B陽光直射成膜板面顏色偏黃。
施工環(huán)境是造成真石漆發(fā)花的主要原因之一，根據(jù)施工季節(jié)和環(huán)境對配方進行調(diào)整能減免成膜造成的色差，在秋冬季節(jié)適當(dāng)加大成膜助劑用量，保證良好的成模性，降低乙二醇和丙二醇的用量，讓真石漆涂膜的強度、硬度、耐水性快速建立。夏季則應(yīng)相應(yīng)的減少成膜助劑用量并關(guān)注真石漆的開放時間和保水能力。但很好的辦法還是要規(guī)范施工，避免過熱過冷大風(fēng)等極端天氣施工，冬季氣溫低于5℃，夏季陽關(guān)直射下墻面溫度超過45℃應(yīng)停止施工。同一面墻在同樣天氣狀況施工，保證成膜環(huán)境一致。滾涂乳液含量高的啞光面漆，能夠包裹裸露的彩砂彌補發(fā)花現(xiàn)象。
基材
底漆封閉性不好，基材吸水率不一致導(dǎo)致真石漆發(fā)花是施工應(yīng)用中很常見的色差類型。如圖3A所示，同樣的水泥基材，有無涂布底漆對真石漆顏色影響很大，未涂布底漆部位顏色淺，漆膜產(chǎn)生毛面，質(zhì)感效果強。該部位吸水性強，乳液隨著水分部分滲入基材，漆膜表面乳液少，形成的折射少，光澤低，顏色暗。底漆（乳液含量40%）1:1兌水稀釋與未稀釋施工色差不明顯，雖然經(jīng)過稀釋，但是20%乳液含量的底漆仍能形成完整致密的漆膜，封閉性好。不同顏色底漆上噴涂遮蓋力欠佳的真石漆容易透底發(fā)花，如果真石漆遮蓋力和底漆封閉性俱佳，則如圖3B所示對真石漆色差影響小。圖1C是不同基材滾涂同樣底漆，然后噴涂真石漆，經(jīng)過底漆封閉，基材對真石漆色差影響較小。不經(jīng)過膩子層直接在水泥基材上滾涂底漆，雖然施工近期色差不明顯，但是隨著使用時間的延續(xù)，會出現(xiàn)返堿發(fā)花的問題[4]。
基材處理不當(dāng)是造成真石漆發(fā)花和影響使用壽命的很主要原因，從根本上解決此類問題首先要加強管理，規(guī)范施工保溫底材和水泥砂漿層，抹灰應(yīng)有足夠的養(yǎng)護時間，表面留痕、灰塵和堿性物質(zhì)清除徹底，膩子層干燥、平整、無灰塵。其次選擇優(yōu)質(zhì)底漆，封閉性和抗泛鹽堿性好，減少基材對真石漆水分和乳液的吸收[5]。調(diào)色配方級配設(shè)計合理，減少雪花白、菊花黃等較高透明度彩砂和粗砂比例，提高真石漆遮蓋力，降低透底發(fā)花的概率。
施工
真石漆作為半成品在施工應(yīng)用時候容易因為噴涂引起發(fā)花，其中很常見的是接茬發(fā)花和浮砂浮漿發(fā)花。在夏季高溫天氣，漆膜開放時間短，接茬處粗糙、浮砂、發(fā)毛，狀態(tài)不均勻造成發(fā)花；另外一種常見的接茬發(fā)花是腳手架施工，產(chǎn)生層間橫向接痕。大風(fēng)天氣施工或者噴涂氣壓過高造成的濺砂容易導(dǎo)致浮砂發(fā)花，尤其是粗粒徑白砂容易上浮產(chǎn)生常見的浮白現(xiàn)象。如圖4(A)所示同一塊板分兩次噴涂，間隔時間越久接茬發(fā)花越明顯，接茬處產(chǎn)生毛面，對光折射小，色差明顯。對產(chǎn)生接茬發(fā)花的試板滾涂罩面漆能改善色差，未罩面部位耐沾污性差，如圖4(B)示接茬毛面處掛灰嚴(yán)重。采用相近顏色彩砂調(diào)色雖然能減免濺砂、干燥時間不一致等原因引起的毛面光面發(fā)花，但隨著使用時間推移，在北方重污染城市或土方作業(yè)灰塵較大工地容易掛灰引起后續(xù)污染，在光面處掛灰不明顯，毛面則掛灰嚴(yán)重，沿著噴涂接茬毛面產(chǎn)生道道污漬，影響裝飾效果。
通過調(diào)整真石漆的保水能力和漆膜開防時間能改善施工，建立良好的噴涂搭接，增稠體系中的纖維素保水能力強，乙二醇和丙二醇沸點高，也能延長漆膜開放時間。但如果搭接時間過長，從配方上目前尚無有效的解決辦法，對于噴涂施工造成的色差很有效的避免辦法是提高噴涂技藝和規(guī)范項目管理。噴涂技術(shù)好能減少厚薄、氣壓和出料不均等原因造成的色差[6]。施工管理著重規(guī)范施工流程，避免在極端天氣施工，將接茬預(yù)設(shè)在下水管道或分割縫處，采用吊籃替換腳手架。按照工序待真石漆成膜后均勻滾涂測光光澤度低的硅丙罩面漆，不但能部分改善色差還能對真石漆膜提供保護，還能提高耐水耐候性和耐沾污性。
作為建筑外墻裝飾的主要材料之一，真石漆使用不當(dāng)產(chǎn)生的色差輕則影響美觀重則需返工重涂，造成一定的經(jīng)濟損失。從實際使用經(jīng)驗來看，造成色差不外乎配方設(shè)計不合理、施工不規(guī)范和項目管理不到位等幾種原因。配方設(shè)計時選擇優(yōu)質(zhì)耐水的原材料，調(diào)整彩砂級配，從源頭減少水白濺砂、噴涂不暢、過度霧化等問題。對施工項目進行有效管控，砂漿和膩子層養(yǎng)護到位，底漆、真石漆和罩面漆施工規(guī)范，禁止腳手架使用和同一面墻隨意停工搭接，避免接茬處浮砂浮漿發(fā)花。優(yōu)質(zhì)真石漆和科學(xué)施工搭配不但能提供美觀自然的裝飾效果，還能有效保護墻體，延長使用壽命。
以上是江西真石漆廠家和大家分享的關(guān)于真石漆出現(xiàn)色差的原因，從以上的分析來看真石漆出現(xiàn)色差是多方面的原因引起的，從施工到設(shè)計預(yù)計原材料的選購和配方導(dǎo)致出現(xiàn)色差。希望能給廣大讀者提供參考性建議，如需了解更多關(guān)于真石漆相關(guān)知識可以閱讀下《真石漆施工工藝流程》。
企業(yè)視頻號
企業(yè)二維碼
掃一掃碧楓微信!
